Как заложить ленточный монолитный армированный фундамент самостоятельно?

06.05.2015
Просмотров: 384
Комментариев:
Рейтинг: 12
Оглавление: [скрыть]
  • Подготовка траншеи
  • Армирование фундамента
  • Заливка фундамента

Закладка ленточного монолитного армированного фундамента включает в себя несколько основных этапов. Прежде всего, необходимо расчистить, подготовить и разметить участок, а затем вырыть траншею. После этого изготавливается армированный каркас и устанавливается в траншею, и только после этого заливается бетон. Такую конструкцию можно закладывать под различные строения.

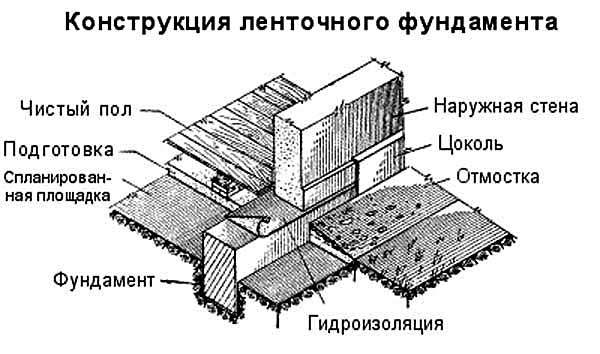

Схема ленточного фундамента с армированием

Схема ленточного фундамента с армированием.

Фундамент подобного рода может выдержать внушительные нагрузки. Надежней и прочнее его может быть только монолитная плита, изготовление которой потребует больших материальных затрат и труда. Выполнение такого трудоемкого процесса целесообразно только на неустойчивых грунтах при возведении тяжелых строений.

Подготовка траншеи

Армирование ленточного фундамента

Армирование ленточного фундамента.

Для разметки можно использовать шнур и колышки. Для этого хорошо подходят небольшие отрезки арматуры. После выполнения разметки нужно проверить длину сторон и диагоналей, если есть какие-то неточности, необходимо подкорректировать разметку, чтобы результат получился идеальным. После разметки основного контура необходимо такими же колышками и шнуром разметить ширину будущей траншеи.

Вырыть траншею можно вручную, а можно привлечь спецтехнику (экскаватор). В последнем случае вырыть траншею будет проще, однако выполнение этой работы вручную также имеет свои преимущества:

  • более ровные стены траншеи;
  • меньший объем грунта вытягивается;
  • меньший расход бетона, то есть экономия на этом материале.

Нижние 30 см траншеи нужно выполнить таким образом, чтобы она конусообразно расширялась ко дну. В результате подошва фундамента будет шире, благодаря чему он получит дополнительную опору. На дно полученной траншеи засыпается песок толщиной 10 см. Его нужно обильно смочить и утрамбовать, таким образом он усядется и образует плотную подушку.

Вернуться к оглавлению

Армирование фундамента

Для изготовления арматурного каркаса вам потребуется определенный инструмент.

Виды ленточного фундамента

Виды ленточного фундамента.

Запаситесь вязальной проволокой, клещами и крючком для вязки. Рекомендуется использовать проволоку толщиной 1,2-1,4 мм. Именно такая толщина позволяет проволоке хорошо гнуться и крепко держать арматуру.

Для арматурного каркаса необходимо сначала изготовить “кольца” из арматуры. Под “кольцами” подразумеваются прямоугольники из арматуры. Для их изготовления необходимо выполнить в прутьях канавки при помощи швеллера и согнуть прут в швеллере, используя его как рычаг. Очень важно, чтобы “кольца” были одинаковыми по размеру. Далее их нужно будет связать при помощи проволоки.

Перед окончательной сборкой каркаса нужно заготовить прутья арматуры, чтобы они по длине соответствовали сторонам дома. Если прутья короче, то их нужно связать вместе, чтобы получить необходимую длину. При этом один прут должен заходить на другой минимум на 1 м. Прутья большей длины можно просто обрезать.

Необходимо прикрутить по одному пруту к каждому углу арматурного кольца, при этом прутья должны продеваться внутрь. Дополнительно нужно прикрутить пятый стержень в верхней части кольца, его продевать внутрь необязательно. Шаг между арматурными кольцами должен составлять 90 см.

Необходимо связать 4 таких параллелепипеда из арматуры (по 1 на каждую сторону дома), а затем связать их между собой уже в траншеи. Монолитный армированный фундамент может заливаться только после того, как каркас полностью связан. Для установки внешних углов каркаса необходимо установить дополнительные угловые прутья.

Схема опалубки для ленточного фундамента

Схема опалубки для ленточного фундамента.

Обратите внимание на соблюдение определенных правил армирования фундамента:

  1. Каркас нельзя укладывать на дно траншеи. Чтобы этого избежать, можно подложить под него кирпич. Каркас нужно поднять минимум на 10 см.
  2. Каркас обязательно должен быть уложен ровно, для этого используйте строительный уровень.
  3. Каркас обязательно должен быть закреплен к боковым стенам траншеи. Если этого не сделать, то при заливке бетона арматурная конструкция может наклониться под его давлением. Прочность и надежность фундамента в таком случае будет заметно снижено. Для этого можно использовать штыри длиной 30 см. Их нужно вбить в стенки траншеи на расстоянии 2 м друг от друга и привязать к ним каркас.

На этом установка армированного каркаса закончена и можно переходить к заливке бетона.

Вернуться к оглавлению

Заливка фундамента

Фундамент ленточный монолитный должен содержать в себе свободное пространство для дальнейшей прокладки канализации. Убедитесь, что вы предусмотрели это перед тем, как начать лить бетон.

Траншею нужно обложить рубероидом, чтобы обеспечить гидроизоляцию конструкции. Для данной цели вполне подойдет бетон марки М200, который можно заказать или приготовить самостоятельно, чтобы сэкономить. Рекомендуется заливать бетон за один раз. Однако если вы будете самостоятельно готовить раствор, это может быть проблематично. В таком случае обязательно отсекать свежий бетон от того, который был залит ранее.

http://youtu.be/B0qKNFeXRgo

Отсекать пласты бетона можно только вертикально. Для этого перекрывается траншея на время приготовления очередной порции раствора. Можно использовать с этой целью доски или сделать опалубку. При заливке следующей порции нужно убрать отсечку и обильно смочить поверхность залитого ранее бетона водой.

На этом все работы по выполнению монолитного ленточного фундамента с арматурным каркасом закончены. Теперь нужно дождаться, когда застынет бетон и только после этого переходить к дальнейшему строительству.
