Как самому сделать циркулярку: полезные советы

03.04.2015
Просмотров: 1270
Комментариев:
Рейтинг: 15
Оглавление: [скрыть]
  • Как сделать циркулярку стационарного типа своими руками?
  • Регулировка ширины, глубины и угла реза
  • Не делайте циркулярку из дрели

Каждый владелец частного дома или загородного участка хочет, чтобы в его наборе электроинструментов появилась ручная дисковая пила. Ее обладателям уже гораздо проще обходиться без услуг мастерских при изготовлении столярных изделий. Однако уже каждый владелец ручной циркулярки мечтает, чтобы в хозяйстве появилась стационарная циркулярная пила, так как ручной инструмент при всех своих достоинствах (невысокой цене, легкости и мобильности) обладает рядом недостатков. Главный из них – отсутствие устойчивой поверхности с большой площадью, на которой можно было бы распилить доски самой разной толщины, ширины и длины. Конечно, некоторые модели ручных дисковых пил оснащены расширенными подошвами и специальным крепежом, который позволяет крепить их к верстакам или столам и превращает перевернутые циркулярки в некоторое подобие стационарных устройств.

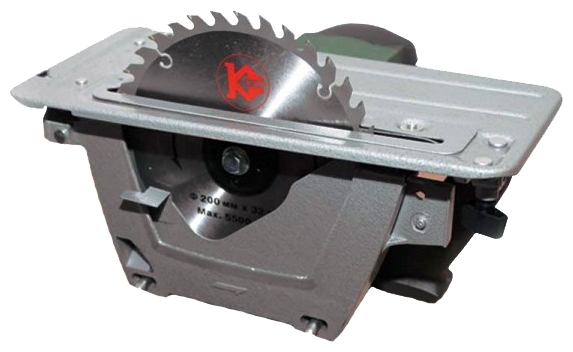

Циркулярная пила

Циркулярная пила всегда пригодится в частном доме, с помощью нее легко и быстро обрабатывается дерево.

И все же малая площадь подошвы ДП и небольшой «вылет» направляющей планки не дают домашним мастерам возможности обрабатывать объемные заготовки.

Как сделать циркулярку стационарного типа своими руками?

Мотор для циркулярки

Мотор для циркулярки должен быть достаточно мощным, не следует делать его из дрели.

Практически из каждой ручной ДП можно сделать циркулярку, которая по своим эксплуатационным характеристикам мало чем будет уступать стационарному станку. Самой простой станиной для этого может стать старый обеденный стол, в крышке которого сверлятся отверстия для крепления подошвы циркулярки и делается прорезь для пильного диска. В качестве рабочей поверхности стационарной установки может служить сама столешница, лист текстолита или металла. Главное, чтобы стол выдерживал нагрузку обрабатываемых деревянных заготовок, поэтому толщина даже стальной подошвы не должна быть менее 4 мм. Крепеж не должен выступать над рабочей поверхностью станка, и для крепления ручных машин к столешнице лучше всего использовать винты с потайными головками.

Сам стол может стать еще более функциональным, если, кроме дисковой пилы, к нему прикрепить и электрорубанок. Тогда на таком импровизированном станке можно будет не только пилить доски, но и вести их фугование, а при необходимости и ДП, и рубанок легко демонтируются и снова превращаются в удобный переносной инструмент.

Устройство циркулярной пилы

Устройство циркулярной пилы.

Конструкция такого станка-трансформера очень проста. Крышка соединена с одной из его царг петлями. Она свободно поднимается, что облегчает доступ к инструменту при обслуживании или демонтаже. Розетки для подключения пилы и рубанка устанавливаются на внутренней поверхности подстолья. Конечно же, система включения-отключения электроинструментов требует некоторой доработки, но и здесь нет никаких особых сложностей, ведь кнопки пуска пилы и рубанка можно зафиксировать во включенном состоянии (самое простое решение – обмотать кнопку и ручку изолентой), а новые выключатели каждого инструмента вывести на внешнюю поверхность царги стола. На фотографии видно, насколько практична такая конструкция.

Вернуться к оглавлению

Регулировка ширины, глубины и угла реза

Схема циркулярки

Схема циркулярки:
1 – двигатель; 2 – доска.

Полноценные стационарные циркулярные пилы невозможно представить без планок, управляющих точностью, с которой по ширине будет распущена доска. Направляющая (регулирующая, ограничительная) планка может быть сделана из деревянного бруса, стального или алюминиевого уголка. Ее можно сделать съемной, но придется каждый раз крепить к поверхности стола струбцинами на необходимом от пилы расстоянии. Можно соорудить стальные салазки, по которым планка будет перемещаться параллельно пильному диску.

Многие модели ДП оснащены регуляторами глубины пропила, поэтому для домашнего мастера регулировка глубины реза не будет затруднительна, однако при выведении нужного значения столяру следует учитывать толщину подошвы самодельного станка. Кроме того, более мощные пилы оснащены механизмами регулировки угла реза доски, и, следовательно, для пильного диска понадобится и несколько более широкая прорезь в рабочей поверхности.

Как видно, самому сделать циркулярку, да еще и регулируемую, совсем просто, но не следует забывать о том, насколько она будет безопасна в процессе работы. Станина, хоть она была переделана из кухонного стола или изготовлена из профильных труб и стальных листов, должна быть прочна, устойчива и иметь гладкую и ровную рабочую плоскость. Весь крепеж должен быть надежно завинчен и защищен от самораскручивания гроверами и контргайками, а электрофурнитура и кабели, через которые оборудование будет подключаться к сети, должны соответствовать его мощности.

http://youtu.be/xxRxUZWkefA

Вернуться к оглавлению

Не делайте циркулярку из дрели

Несмотря на то что многие “умельцы” в интернете предлагают любознательному пользователю попробовать самому сделать циркулярки из дрели, УШМ и чуть ли не блендера, следует предостеречь пытливые умы от следования таким советам. И речь не идет о точности или скорости выполнения работ. Экономия в 2-3 тысячи рублей из-за отказа от покупки циркулярной пилы может обернуться очень серьезной травмой.
