Соединение бруса при строительстве частного дома

06.03.2015
Просмотров: 708
Комментариев:
Рейтинг: 49
Оглавление: [скрыть]
  • Угловое
  • Виды угловых соединений
    • Укладка с остатком
    • Способ без остатка или «в лапу»
  • Сращивание брусьев: особенности процесса

При возведении конструкции деревянного сруба самым важным технологическим процессом является соединение бревен или брусьев. От правильности и соблюдения всех правил зависит устойчивость и долговечность постройки, и для этого необходимо теоретически иметь представление о том, как выполняется соединение бруса при строительстве дома.

Дом из бруса

Самый простой способ соединения бруса с остатком — соединение в «чашу», для этого потребуется на каждом брусе сделать надпил.

Подобный процесс возникает:

  • во время рубки углов;
  • если стандартная длина бруса недостаточна.

При всех случаях соединение производят различным способом.

Угловое

Подобный способ соединения имеет значительные отличия от способов стыковки в местах удлинения. Другими словами, соединение бруса при строительстве называется врубкой. Оно применяется в углах перекрещивания брусьев или бревен при монтаже каркасов из дерева.

Места врубок должны быть ровными, без сучков или каких-либо изъянов, так как это значительно снизит качество прочности конструкции. Брусья должны прилегать плотно, чтобы избежать попадания влаги, от этого зависит равномерная нагрузка в местах стыковки.

Места соприкосновения брусьев при увеличении длины называют сращиванием.

Элементы, в которых произошло сращивание, работают на сжатие, изгиб или растяжение.

Вернуться к оглавлению

Виды угловых соединений

Схема ориентации брусьев

Схема ориентации брусьев.

На сегодняшний день, когда выполняется постройка какой-либо системы, угловые соединения бруса производят двумя способами:

  • с остатком;
  • без остатка.

Если необходимо, чтобы углы были ровными, применяют метод рубки без остатка, а если производить рубку с остатком, то концы брусьев с обеих сторон выступают на одинаковом расстоянии. Следовательно, этот способ предусматривает перерасход материала, так как при этом варианте необходимая длина брусьев будет на полметра больше.

Но если рассматривать с точки зрения практичности, конструкция дома с остатком будет более защищена от воздействия окружающей среды, и к тому же сруб будет устойчивее.

Вернуться к оглавлению

Укладка с остатком

Такой вид выполняется тремя способами:

  • «в обло»;
  • «в охлоп»;
  • «в охряп».

Самым простым видом соединения является «в обло» или «в чашу». Таким методом соединение брусьев выполняют замочными пазами:

Варианты соединения бруса

Варианты соединения бруса.

  • однострочным;
  • двусторонним;
  • четырехсторонним.

Однострочный паз с замком представляет собой поперечный надпил на каждом из брусков. Делается надпил в верхней части и с одной стороны, а ширина его должна быть равной поперечному сечению. В основном этот технологический процесс соединения применим при монтаже профилированного бруса.

Двухсторонний замковый паз предусматривает пропилы с двух сторон — нижней и верхней. В этом случае пропилы будут равны четверти высоты бруса.

Следовательно, в четырехстороннем замковом пазу пропилы производятся по всем 4-м сторонам. При таком замковом соединении упрощается укладка рядов, так как брусья монтируются впритык и вплотную укладываются один на один. Этот метод самый практичный, из-за того что прочность конструкции высокая.

Вернуться к оглавлению

Способ без остатка или «в лапу»

Соединение «в лапу» также выполняется в нескольких вариациях:

Варианты угловых соединений брусовой коробки

Варианты угловых соединений брусовой коробки.

  • встык;
  • на шпонах;
  • на шипах.

Самым распространенным соединением углов без остатка, когда идет строительство, является способ встык, так как он еще и самый простой. Во время такой стыковки брусья укладываются один на один торцовой стороной и крепятся скобами или пластинами с шипами из гвоздей. Торцы брусьев в местах стыковки должны быть обработаны до ровной поверхности, от этого будет зависеть плотность стыковки.

Такое соединение бруса при строительстве бань не рекомендуется, из-за того что при таком соединении углов происходят теплопотери.

Укладка на шпонах предусматривает использование специальных вкладышей из древесины твердых пород. При укладке этим методом в брусьях заранее делают пазы, куда во время монтажа и устанавливаются шпоны, которые препятствуют смещению конструкции. Крепление на шпонах производят поперечным, косым или продольным способом. Самым сложным и в то же время самым прочным является косой способ.

Соединение в шип применяется чаще всего. Во время применения этого типа на торцевой стороне одного бруса выпиливают паз, а на другом изготавливают шип. Самым прочным соединением считается то, при котором изготавливается наибольшее количество шипов и пазов. Для наиболее плотного соединения при монтаже в паз устраивается теплоизоляция из джута или льняной пакли. Также для прочности соединения после укладки каждого ряда брусьев по углам вбивают круглый нагель.

Вернуться к оглавлению

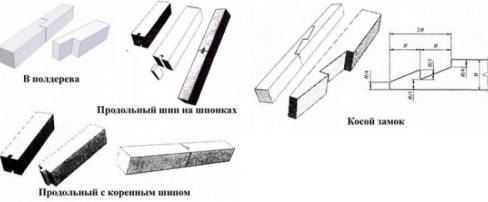

Сращивание брусьев: особенности процесса

Сращивание элементов, которые работают на сжатие, производят путем врубки. Если при строительстве домов были использованы такие изделия, их усиливают нагелями.

При сращивании брусьев, которые работают на растяжение, применяют врубки, сохраняющие их от продольного смещения. Такой тип сращивания называется замком. В некоторых случаях врубки приходится укреплять при помощи болтов или нагелей, т.е. таким образом их удается соединить.

Если предположительно конструкция будет работать на изгиб, то сращивание может производиться врубкой путем скошенных торцов, а также косым натяжным замком и врубкой клиньями двух брусьев, которые закреплены скобами.

Если необходимо произвести соединение по вертикали, делают наращивание. Этим методом наращивают конструкции столбов и мачт.

В столбах с центральным сжатием соединение делается при помощи потайного нагеля или выполняется сквозной гребень.

Когда конструкция работает и на сжатие, и на продольный изгиб, врубку выполняют вполдерева под прямым или косым углом. Чтобы выполненная врубка приобрела жесткость, ее укрепляют стальными хомутами или болтами.

Если стойка подвергается большим нагрузкам, то наращивание исполняется впритык стяжкой на болтах.

Врубки в местах соединения должны выполняться с полной ответственностью и аккуратностью, так как при несерьезном подходе к этой работе может возникнуть смещение конструкции, что приведет к непоправимым последствиям. Учитывая этот факт, зазоры стыков и швов не должны отклоняться от проектных норм больше чем на 1 мм, а глубина пропилов не больше 2-х мм.

Зная основные нюансы и особенности строительного процесса, вы можете смело браться за работу. Удачи в осуществлении задуманного!
