Когда строится сруб дома или деревянной бани, то главной технологической операцией является соединение бруса. Поэтому каждому, кто начинает такое самостоятельное строительство, необходимо хотя бы теоретически иметь понятие о том, какие существуют типы соединения бруса.

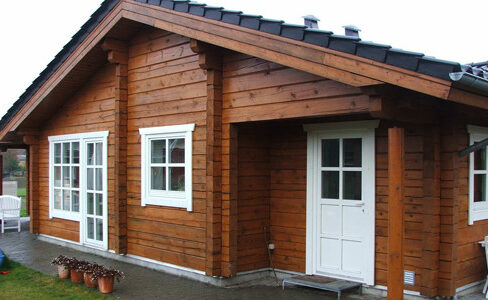

Баня из бруса

Каким бы способом не соединялся брус главное чтобы соединение было качественным, гидроизолированным и утепленным.

Потребности в соединении появляются, когда рубится угол, когда необходимо нарастить брусья в длину. Это происходит при недостаточности габаритов стандартного изделия. В каждом случае используются самые разные приемы. Давайте познакомимся с основными типами таких подходов.

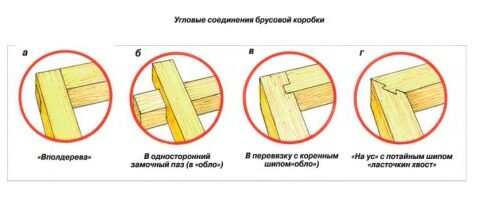

Угловые соединения и их разновидности

Такой метод соединения бруса, когда вырубается угол сруба, имеет большое отличие от методов стыковки брусьев. Много лет назад на Руси строители, когда возводили деревянные постройки, применяли только бревна.

О брусе узнали намного позднее, когда была разработана технология различных методов обработки дерева. Можно считать, что технология укладки бревен имеет богатую историю. Начнем знакомство с нее. Известные методы угловых соединений брусьев появились из методов, которые применялись в бревенчатом строительстве.

Вернуться к оглавлению

Известные методы и типы получаемых соединений

Сегодня соединение брусьев производится двумя известными методами:

Схема соединения бруса по длине

Схема соединения бруса по длине.

  • без остатка;
  • имеющие остаток.

Когда выполняется рубка бревен без остатка, результатом становятся ровные углы. Когда возводятся стены с применением метода «с остатком», то согласно технологии предусмотрено, чтобы деревянные концы брусьев имели небольшое выступание за перпендикуляр стены.

Это оказывает большое влияние на общую материалоемкость конструкции. Дело в том, что данная конструкция требует применение брусьев на полметра длиннее, чем когда рубятся брусья без остатка.

Но углы, имеющие остаток, обладают хорошей защитой от непогоды. Это стало возможным из-за имеющихся размеров бревен. Вдобавок ко всему подобный сруб намного устойчивее.

Вернуться к оглавлению

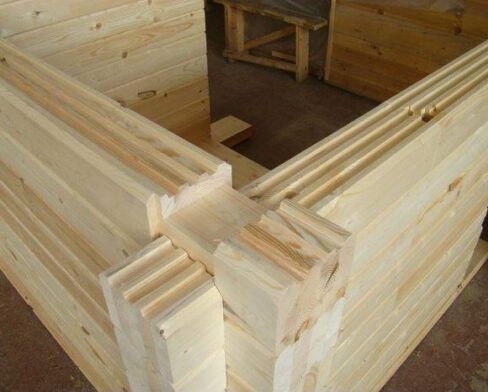

Соединение бруса с применением способа «с остатком»

Подобное соединение имеет три разновидности:

  • «чашу»;
  • «в скрап»;
  • «в охлоп».

Самым простейшим соединением бруса строители считают вариант «в чашу».

Принцип такого метода основан на вырубке вверху бревна чаши, имеющей вид круга, ее еще называют «обло». На древнерусском языке «обло» обозначало «круглый».

Затем в изготовленную чашу производилась укладка поперечного бревна, имеющего, в свою очередь, аналогичную подготовленную чашу вверху бруса. Известное соединение бревна, относящееся к типу «в обло», имеет несколько разновидностей:

Схема соединения новых и старых брусьев

Схема соединения новых и старых брусьев: А – соединение новых закладных брусьев «в четверть»; Б — соединение нового закладного бруса со старым – «в лапу».

  • «заоваленный гребень»;
  • «полдерева»;
  • «курдюк».

Простейшим, достаточно легким является соединение чаши по принципу «в полдерева». Для получения хорошей плотности укладки в каждом брусе имеется вверху сделанный продольный паз. Когда укладка закончена, поперечное бревно хорошо закреплено, начинают устанавливать следующее бревно. Для этой цели и создали продольный паз, получивший в некоторых случаях название укладочного. Перед установкой его наполняют утеплителем, обычно льноватином, а затем кладут следующий брус.

Возникает вопрос, как можно сделать более прочное соединение бруса? Во время сборки укладка бревна делается сверху с применением нагелей, которые крепятся на нижний брус. Деревянная шпонка с круглым сечением называется нагелем. Подобный способ соединения создает устойчивость стен по вертикали.

Когда происходит соединение бревна по методу «с остатком», у чаши дно имеет маленький овальный гребень. В его задачу входит точное повторение очертаний сделанного укладочного паза, находящегося в этом случае снизу бревна. Подобное сочетание дает высокую устойчивость срубу, получает надежную защиту от холодного ветра.

Самым сложным, технически трудно выполнимым, является угловое соединение, получившее у строителей название «в курдюк». Заоваленный гребень и дно чаши имеют дополнительный выступ, расположенный вдоль бруса и перпендикулярно дну чаши. Внизу имеется специальная выемка, куда во время укладки попадает курдюк.

Виды соединений круглого бруса

Виды соединений круглого бруса.

Еще один совместный тип вырубленного угла называют «в охлоп». Его также называют сибирской чашей. Такой метод аналогичен описанному выше, «в чашу». Главным серьезным отличием считается проведение вырубки чаши внизу бревна. Иначе говоря, происходит накатывание на имеющийся угол верхнего бревна. Брус кладется сверху на предварительно уложенный венец, происходит своеобразное «прихлопывание». Отсюда и пошло «в охлоп»

Углы «в охряп» имеют некоторые отличия от углов, выполненных «в охлоп». У такого угла наверху и внизу заготовки изготавливаются прямые выемки, равные 0,25 диаметра. Охряпом можно назвать промежуточный метод соединения между классическими углами и вырубленными «в лапу». Иными словами, без остатка.

Вернуться к оглавлению

Применение соединения бруса способом «с остатком»

В чашу можно соединить бревна при помощи разнообразных пазов, различных типов:

  • четырехсторонние;
  • двусторонние;
  • односторонние.

Для рассматриваемого типа соединения каждое бревно имеет перпендикулярный паз, который выглядит как надпил вверху бревна. Выполненный надпил обязан соответствовать ширине сечения бревна.

Основная часть домостроительных компаний применяет подобную технологию, чтобы выполнять соединения брусьев. Это связано с креплением, которое требует минимальных усилий.

Сегодня известно несколько самых разных вариантов, которыми пользуются при изготовлении соединения бруса:

Варианты соединений бруса шпонками

Варианты соединений бруса шпонками.

  • при помощи шпонки;
  • стыковое соединение;
  • использование коренных шипов;
  • «ласточкин хвост»;
  • «в полдерева».

Наиболее простым и высокоскоростным типом соединения является соединение, называемое «встык». Все достаточно просто. Элементы стыкуются между собой, а затем крепятся стальными пластинами, имеющими шипы. Пластины прибиваются гвоздями. Насколько будет плотным соединение брусьев, полностью зависит от профессионализма мастера.

Торцы стыкуемых брусков должны быть абсолютно точно подогнаны, необходимо иметь ровную поверхность. Однако даже достаточно опытные мастера не всегда могут получать хороший результат. Иногда угол получается не совсем точным, нарушается герметичность, строение подвергается постоянным перпендикулярным нагрузкам.

Описанный вид соединения достаточно прост. Он требует минимальных затрат, у него большая скорость, но он обладает низким качеством. Лучше подобной технологией не пользоваться, она вызовет массу проблем. Через сделанный стык будут наблюдаться большие потери тепла. Лучше использовать другие, более качественные типы соединений.

Вернуться к оглавлению

Некоторые особенности

Когда выполняется соединение бруса с использованием шпонки, вставляется клин, сделанный из особо твердых пород древесины, чтобы получить высокопрочный угол.

Бревно, установленное в пазы, скрепленное шпонками, не имеет смещения стыков. Прочность конструкции во многом зависит от примененной шпонки, которая бывает:

  • продольной;
  • поперечной;
  • косой, которую очень сложно сделать, но зато будет получен великолепный результат. Угол получится прочным и с небольшой теплопроводимостью.

Существует и другой тип соединения, называемый креплением бруса в полдерева. Такое название плотники дали из-за пропила, размер которого равен половине ширины бруса. Процесс сборки брусьев выполняется аналогично предыдущим вариантам, сверлятся отверстия для шпонок, которые будут устанавливаться около соединения углов.

Размер нагеля, точнее, его длина, должна быть длиннее толщины нескольких одновременно соединенных брусьев. Кроме того, известен также и новый тип соединения, прошедший модификацию. Шпонка устанавливается рядом со стыком, чтобы увеличить надежность соединения и получить высокую тепловую емкость.

И последнее. Наиболее надежным, обладающим высокой прочностью и небольшими потерями тепла, считается соединение бруса, называемое «ласточкин хвост». Это очень напоминает «коренной шип». Однако в нашем случае шип имеет трапециевидную форму. Выполненные пазы для такого соединения также имеют аналогичный вид.
