Как сделать заточку дисковой пилы своими руками?

18.03.2015
Просмотров: 954
Рейтинг: 28

При строительстве загородного дома одним из основных инструментов является пила, без которой практически невозможно работать с деревянным материалом. Для легкой и удобной работы данным инструментом необходимо, чтобы он был хорошо заточен. Это касается любых видов пил: ручной ножовки, бензинового агрегата или циркуляционной установки. Поэтому далее будет рассмотрено, как произвести заточку ножовки, бензиновой и дисковой пилы своими руками.

Правильное расположение напильника в горизонтальной и вертикальной плоскости

Рисунок 1. Правильное расположение напильника в горизонтальной и вертикальной плоскости.

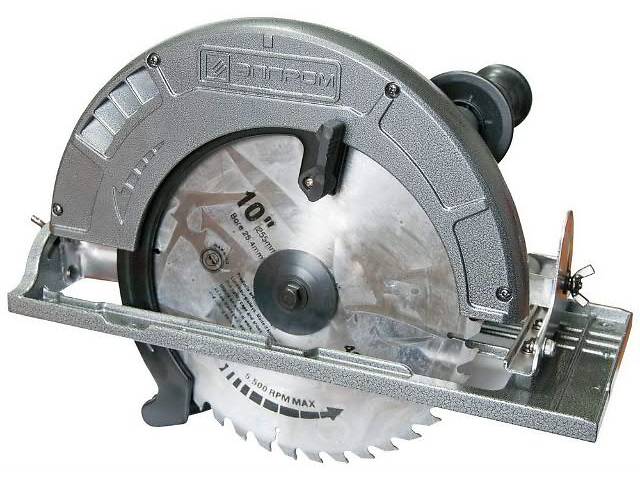

Заточка дисковой пилы

Дисковая пила превосходит остальные типы пил как по точности, так и по чистоте распила, особенно если нужно резать брус или доски вдоль. Своевременная и качественная заточка дисковых пил значительно увеличивает срок службы данного инструмента.

Инструменты для заточки

Рисунок 2. Инструменты для заточки: круглый напильник со специальной державкой;
плоский напильник;
шаблон для стачивания ограничителя глубины.

Чтобы в домашних условиях произвести заточку дисковой пилы, необходимо приготовить такие инструменты:

  • напильник;
  • тиски;
  • деревянный брусок;
  • маркер.

Существуют некоторые признаки, по которым можно определить, что пилу следует наточить:

  1. Сильно нагревается защитный кожух двигателя (возможно возникновение из-под него дыма).
  2. На пропиле появляются темные следы от зубцов диска и запах горелого дерева.
  3. При распиле нужно прикладывать повышенные усилия.

Заточка дисковых пил осуществляется с задней стороны, которая при распиле обращена к обрабатываемой поверхности. Легче всего точить диск, не извлекая его из станка, хотя в случае необходимости можно и вынуть его. При заточке в станке следует отключить установку от электросети, чтобы избежать ее случайный пуск. После этого диск нужно зафиксировать с помощью деревянного бруска, прижав его к зубцам пилы.

Пометьте маркером зубец, с которого начинается заточка.

Обрабатывая первый зуб, запомните количество движений напильником и усилие, которое прикладывается при проведении данной процедуры, потому что остальные зубья нужно будет натачивать с таким же количеством движений и тем же усилием.

Если для заточки вам нужно снять диск с циркуляционной установки, то его следует зажать в тисках и проделать точно такие же процедуры, что и в первом случае. По мере заточки зубьев проворачивайте диск в тисках.

Правила заточки пилы

Правила заточки пилы.

После того как заточка дисковой пилы окончена, диск вставляется в станок, подключается питание и производится пробный распил. Если при этом слышен сильный шум или наблюдается неровная подача древесины, следует проверить, все ли зубцы имеют одинаковую высоту. Для этого к кромке диска нужно поднести маркер и провернуть пилу на полный оборот в сторону, обратную направлению ее вращения при работе.

После этого внимательно осмотрите диск. На каждом зубце будет нанесена отметина, с помощью которой можно выявить элементы, которые отличаются от остальных по высоте. Такие зубья нужно еще раз обработать напильником для уменьшения их высоты.

Вернуться к оглавлению

Заточка цепи бензопилы

Острое лезвие на бензопиле не только продлевает срок службы устройства, но и делает его использование более легким и безопасным. Помимо этого, тупые зубцы не будут резать материал прямо.

Стачивание ограничителя глубины при помощи шаблона

Рисунок 3. Стачивание ограничителя глубины при помощи шаблона.

В связи с тем, что внутренний контур зубцов бензопилы напоминает окружность, для их заточки используется круглый напильник определенного диаметра, который выбирается в зависимости от шага цепи. Данное значение можно посмотреть в паспорте на пилу. Обычно оно составляет около 4-5,5 мм. Заточка бензопилы требует точного позиционирования напильника относительно обрабатываемого зуба. Работать им нужно таким образом, чтобы его верхний край выступал по отношению к верхушке зуба приблизительно на 1/5 диаметра напильника.

Еще одним важным условием качественной заточки бензопилы является правильное расположение напильника в горизонтальной и вертикальной плоскости, которое показано на рис. 1. Выполнить все условия, применяя только напильник, практически невозможно, поэтому бензопила затачивается с использованием дополнительных приспособлений. Они представляют собой наборы, которые в большинстве случаев продаются вместе с пилой. Если же такого набора в комплекте нет, то его легко можно приобрести отдельно практически в любом строительном магазине. Стандартный набор включает такие инструменты (рис. 2):

  • круглый напильник со специальной державкой;
  • плоский напильник;
  • шаблон для стачивания ограничителя глубины.

Перед тем как приступать к заточке бензопилы, необходимо закрепить ее в тисках. Затачивая пилу, нужно сделать несколько плавных и размеренных движений напильником от себя. При этом производить данную процедуру следует с одинаковым нажимом. Напильник нужно периодически поворачивать, чтобы избежать его одностороннего износа. Таким же способом затачиваются и остальные зубья цепи. Рекомендуется сначала заточить зубцы одного направления, а затем переходить к зубцам другого направления. При заточке всех зубов делайте одинаковое количество движений напильником, что позволит добиться их одинаковой длины.

http://youtu.be/9pycPUksXJM

После нескольких заточек зубцов возникает необходимость стачивать ограничитель глубины. Для этого можно воспользоваться шаблоном, который идет в комплекте к точильному набору. Он налаживается таким образом, чтобы ограничитель попал в прорезь, а плоским напильником стачивается видимый из прорези кончик (рис. 3).

Вернуться к оглавлению

Заточка ножовки своими руками

Инструмент для разводки пил

Рисунок 4. Инструмент для разводки пил: а — простая разводка с упорами, б — шаблон для проверки правильности разводки пилы: 1— пила, 2 — шаблон; в — универсальная разводка: 1 — рычаг для отгиба зуба пилы, 2 — пластинка, регулирующая необходимый зазор для прохода пилы, 3 — регулировочные винты для пластинки, 4 — шарнирный регулятор величины развода, 5 — шкала, показывающая величину развода, в — винт с упором, регулируемый в зависимости от высоты зуба пилы, 7—пружина.

Произвести качественную заточку ножовок не так просто, как кажется на первый взгляд. Здесь имеются некоторые моменты, которые нужно знать и соблюдать.

Чтобы сделать заточку ножовки, следует приготовить такие инструменты:

  • трехгранный напильник;
  • разводку;
  • тиски.

Сначала необходимо сделать развод зубцов пилы. Его величина должна быть приблизительно в 1,5-2 раза больше за толщину полотна ножовки. Для порезки древесины твердых пород зубцы от центра отгибают на 0,25-0,5 мм, а для мягкой породы дерева – на 0,5-1 мм.

Развод осуществляется с помощью специального инструмента, который представляет собой металлическую пластину с пропиленными в ней щелями (рис. 4). При выполнении разводки ножовка зажимается в тиски, после чего зубья пилы отгибают таким образом, чтобы соседние зубцы были отогнуты в противоположные стороны. После этого нужно проверить правильность разводки, для чего пилу берут в руки и смотрят линии зубцов. Если какой-либо элемент слишком или недостаточно отогнут, то его поправляют.

После того как разводка окончена, можно переходить непосредственно к заточке. Для этого пила фиксируется на краю табуретки 2-мя струбцинами. При этом ручка пилы должна свисать с края. Сначала 3-гранным напильником затачиваются левые грани нечетных зубцов, после чего обрабатываются правые грани этих же зубцов. После заточки нечетных зубцов можно переходить к заточке четных. Для этого пила переворачивается и осуществляется заточка тем же способом. При этом нужно следить, чтобы в каждом зубе были острые режущие кромки, то есть вершина должна быть острая, а режущая кромка – короткой.




Придерживаясь всех инструкций и рекомендаций, вы сможете хорошо заточить любую пилу. Более высокое качество можно получить при использовании специальных точильных станков, которые не всегда могут быть доступны в домашних условиях.
