Надежное крепление бруса и лаг к бетону

26.04.2015
Просмотров: 1075
Рейтинг: 25

Даже человек, далекий от строительства, должен понимать, что в процессе возведения такого сложного сооружения, как дом, часто приходится соединять между собой различные строительные материалы, отличающиеся своими физическими показателями. Разные свойства порой делают их трудносовместимыми между собой, особенно когда требуется надежно скрепить такие различные стройматериалы, как дерево и бетон.

Схема крепления бруса и лаг к бетону

Схема крепления бруса и лаг к бетону.

Крепление бруса к фундаменту дома при возведении сруба или лаг к бетонному полу – типичные примеры стоящих перед строителем задач по скреплению разнородных материалов.

Рассмотрим вопрос возможных вариантов надежного крепления бруса к бетонному фундаменту, а затем и лаг к аналогичному полу.

Общие вопросы крепления бруса

При строительстве деревянного дома в виде сруба или каркасного жилища часто возникает вопрос, как надежно крепить брус к бетонному фундаменту, как нижние венцы скрепить с поверхностью бетона максимально надежно, чтобы можно было не беспокоиться о безопасности конструкции. Деревянный брус крепится к ростверку двумя методами, известными уже достаточно давно: это жесткая фиксация и накладная установка.

Крепление сруба к бетонному фундаменту

Крепление сруба к бетонному фундаменту.

  1. Как следует из самого названия, суть первого метода заключается в надежной фиксации деревянного бруса к бетонному основанию с помощью нескольких специальных фундаментных болтов или стальных хомутов. Если вы решите использовать болты, то такой способ крепления будет постоянным и неразборным, а крепление с помощью хомутов предполагает возможность разобрать при необходимости всю конструкцию.
  2. Накладное крепление заключается в простой установке бруса поверх ростверка без всякой фиксации. С одной стороны брус оказывается незакрепленным и подвижным, но благодаря своему весу он надежно устанавливается и без дополнительного крепления.

Понятно, что первый вариант гораздо надежнее и дает больше гарантий надежности крепления бруса к бетону фундамента. Но второй вариант более распространен. Это связано с меньшей сложностью монтажа и, соответственно, меньшей стоимостью. А довольно значительная масса всего сооружения придает достаточную надежность скрепления с основанием и неподвижность нижнего венца сруба.

Вам придется самостоятельно выбрать тот вариант, который подходит для вашего случая. Если в вашей местности нет сильных ветров, общая масса дома будет довольно существенной, а строители уверены в надежности накладного варианта, то, возможно, стоит выбрать более дешевый вариант.

Вернуться к оглавлению

Жесткое крепление бруса к фундаменту

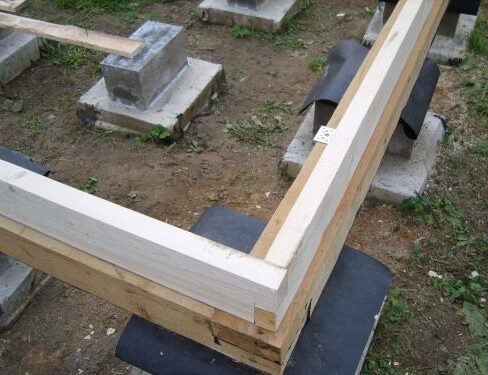

Крепление первого бруса к фундаменту

Крепление первого бруса к фундаменту происходит с помощью анкерных болтов и только после полного затвердевания фундамента.

Для проведения жесткого крепления бруса к таким распространенным видам фундаментов, как плитный или ленточный, необходимо провести ряд подготовительных мероприятий. Их можно осуществить еще на стадии возведения основания или сразу после окончания заливки или установки. Заключаются они прежде всего в том, что еще на этапе заливки бетона в ростверк основания (бетонной ленты или плиты) внедряют специальные фундаментные болты шпильками вверх. Именно к этим шпилькам и будет крепиться брус будущей конструкции. Сам процесс крепежа будет заключаться в насаживании бруса заранее подготовленным отверстием на шпильку и прикручивании его с помощью контргайки. Плотно скрученная пара шпилька-контргайка надежно прикрепляет брус к поверхности ростверка.

Рассмотрим процесс на примере плитного фундамента подробней и по этапам:

Виды соединения бруса

Виды соединения бруса.

  1. Итак, после окончания заливки фундамента в сырую массу бетона погружают те самые фундаментные болты шпильками вверх, а основаниями вниз (они могут быть конической формы или просто изогнуты). Расстояние между болтами должно составлять не менее полуметра, а каждый отдельный деревянный элемент должен быть скреплен не менее чем двумя точками фиксации.
  2. Следующим шагом подготавливают брус. Подготовка заключается в просверливании отверстий для фундаментных болтов. Тут нужно быть внимательным при измерении.
  3. Если вы еще не проверили ровность ростверка, то самое время это сделать. Необходимо проверить горизонталь и устранить все возможные дефекты – углубления залить раствором, выпуклости стесать. Крепить брус можно только к ровной поверхности бетона.
  4. На четвертом этапе необходимо уложить гидроизоляцию, в большинстве случаев это простой рубероид. Укладывать брус непосредственно на бетон нельзя.
  5. Затем на рубероид укладываются подготовленные деревянные конструкции. Брусья должны лечь так, чтобы в просверленные отверстия вошли все шпильки от болтов.
  6. Как соединять углы – решать вам. Можно соединять в лапу или в чашу. Если вы хотите придать большую надежность соединению, то воспользуйтесь металлическими уголками для скрепления брусьев, которые крепятся к ним с помощью саморезов.
  7. На последнем этапе начинаем скручивать конструкцию с помощью контргаек, подложив под них предварительно шайбы. Для того чтобы избежать перекоса конструкции, гайки закручивают понемногу и параллельно. То есть делаем несколько оборотов одной гайки, после переходим ко второй и совершаем и там столько же оборотов.

Этот процесс описан для плитного основания. Чтобы крепить брус к ленточному фундаменту, необходимо проделать все те же операции, кроме установки фундаментных болтов.

Вернуться к оглавлению

Свайный фундамент и крепление к нему бруса

Схема крепления бруса к свайному фундаменту

Схема крепления бруса к свайному фундаменту.

В некоторых местностях использование плитного или ленточного фундамента затруднено, там подходят только свайные или винтовые варианты основания будущего дома. Поэтому вопрос крепления к ним бруса актуален для многих домовладельцев. Тут крепление проходит по чуть иной схеме. После установки свай к их верхней части крепятся специальные П-образные стальные оголовки. Между стальными пластинами этой оголовки укладывается балка бруса, а затем через отверстия в этих пластинах брус скрепляется с помощью саморезов или шпилек. Если вы хотите использовать шпильки, то вам придется просверливать насквозь еще и брус. Это не даст лучшего скрепления по сравнению с саморезами, но хлопот доставит намного больше. Так что рекомендуется выбирать именно последний вариант крепления. Проанализируем и этот вид крепления пошагово:

Схема расположения шпилек для крепежа обвязочного бруса

Схема расположения шпилек для крепежа обвязочного бруса.

  1. Предварительно необходимо подготовить брусья, нарезав их по имеющимся параметрам. Брусья нужно использовать с квадратным сечением.
  2. Вторым этапом идет установка оголовков. Для этого на сваи выкладывают подготовленные отрезки бруса, а под них вставляют стальные уголки-скобы. Измерив таким образом ширину бруса, оголовки скрепляют со сваями с помощью сварки. После этого приваренные уголки используются как маяки для крепления оставшихся оголовков. Брус на это время можно уже убрать.
  3. В этом виде крепления тоже необходимо проложить гидроизоляцию между сталью оголовков и деревом бруса. Самым распространенным видом изоляции выступает обычный рубероид. Контакт дерева с бетоном и сталью недопустим.
  4. Остается только уложить подготовленные балки, скрепив их в углах между собой укладкой в лапу, в чашу или посадив их на шипы.
  5. Вся подготовка завершена, можно проводить скрепление нижнего бревна сруба или бруса легкого каркасного дома со сталью оголовков. Как уже говорилось, можно скрепить шпильками (тогда придется сверлить отверстия в дереве) или саморезами. Рекомендуется выбрать последний вариант, так как первый не дает никаких преимуществ, а хлопот прибавит.

Установка бруса без жесткой фиксации проходит по следующей схеме. Для этого на сваю крепится не П-образное, а Т-образное стальное навершие.

Вернуться к оглавлению

Крепление лаг к бетонному полу

Схема крепления лаг к бетонному полу

Схема крепления лаг к бетонному полу.

Второй распространенный в строительстве случай крепления деревянного бруса к бетонной поверхности – это установка лаг на бетон пола. Современные методики оборудования пола очень разнообразны: тут используются различные изоляционные материалы, теплые полы, разнообразные растворы для выравнивания и облагораживания половой поверхности и т.д.

Но и сегодня вариант с установкой обычных деревянных лаг вполне актуален как для домов, так и для квартир. Такой метод укладки полов используется, как правило, в домах, где нет проблем с высотой потолков, но при этом хотелось бы сэкономить на дорогостоящих изолирующих материалах.

Вернуться к оглавлению

Процесс крепления лаг

Схема пола с лагами

Схема пола с лагами.

Крепить лаги к бетонному полу довольно просто, для этого необходимо лишь запастись тремя вещами – материалом, инструментами и терпением. Такие работы легко можно провести самостоятельно, без специалистов и помощников. Варианты крепления деревянных лаг к бетону довольно многочисленны, более того, возможен даже отказ от всякого скрепления лаг к бетонной поверхности. В этом случае прочности конструкции придает надежное скрепление лаг с половыми досками, ламинатом или иным половым покрытием. Но такая методика полна рисков случайного сдвига досок относительно бруса, то есть все половое покрытие может оказаться перекошенным из-за малейшей невнимательности. Поэтому лучше не рисковать и придерживаться классики, которая заключается в прикреплении лаг к бетону с помощью саморезов или других креплений.

Приготовив все необходимые материалы и инструменты, приступаем к монтажу лаговых брусьев:

Схема монтажа лаговых брусьев

Схема монтажа лаговых брусьев.

  1. Первым делом нужно уложить гидроизоляцию на бетонный пол, это, как правило, либо рубероид, либо полиэтиленовая пленка. Стыки тщательно склеить с помощью строительного скотча, чтобы не осталось ни одной щели.
  2. После этого устанавливаем лаги. Две из них укладывают вдоль противоположных стен, а остальные соединяют между собой. Расстояние между поперечными балками устанавливается в зависимости от многих факторов, но в основном это связано с прочностью полового покрытия и тем, насколько уверенно оно будет лежать на лагах, не прогибаясь. Чем прочнее материал пола, тем короче шаг между брусьями. А в целом расстояние колеблется от 50 до 80 см.
  3. Лаги можно соединять стык в стык, если не предполагаются большие нагрузки. В ином случае на торцах лаг делаются специальные вырезы для более плотного соединения их между собой.
  4. После укладки двух основных лаг с помощью уровня и линеек вымеряется горизонт и устанавливается одинаковая высота. Для удобства укладки поперечных лаг протягивают шнур по месту будущей установки бруса.
  5. Пришла пора заняться собственно креплением лаг к бетонному полу. Для этого и в самой лаге, и в бетонном полу просверливают симметричные отверстия. В отверстие бетонного пола вставляют либо дюбель из полипропиленового пластика, либо запорную часть стального анкера. Скрепляются лаги с бетоном либо саморезами, либо болтами. Для надежного скрепления лаги с полом достаточно 2-3 анкеров. Саморезов требуется по одному примерно на каждые 40-80 см.
  6. В некоторых случаях не обойтись без специальных прокладок из фанеры, тонких досок или ДСП. Их вставляют между лагами и изолирующим материалом для выравнивания конструкции. Целью этих прокладок является борьба с прогибами лаги, а значит, и со скрипами будущих полов. Конечно, такие прокладки – это уже показатель некачественной работы того, кто заливал бетоном пол, ведь в идеале он должен быть совершенно ровным, но порой такие мелкие огрехи все же случаются даже у признанных мастеров. Особо сложные случаи могут потребовать даже вырезания в брусе выемки под выпуклую неровность пола.
Монтаж лаг в деревянном доме

Правильная установка лаг поможет избежать таких неприятностей, как скрипучие или неровные полы.

Уже после прокладки всех лаг между ними выстилают выбранный заранее теплоизоляционный материал. Поверх лаг и до установки полов выстилают еще один гидроизоляционный слой. Это позволяет сделать пол и прочным, и достаточно теплым, не затрачивая лишних средств. То есть по критерию цена-качество это один из лучших вариантов строительства эффективного пола. Именно простая схема крепления лаг к бетонной поверхности позволяет добиться столь хороших результатов.

Всего этого вы сможете добиться сами, технология крепления бруса к бетону фундамента и лаг к бетонным поверхностям не отличается сложностью, она доступна даже одному человеку. Но при подготовке к такой работе не следует экономить на материалах, лучше выбирать подходящие именно для вас лаги и брусья, точно необходимого сечения и качества. Не экономьте и на инструментах, тем более что самым сложным из них будет, скорее всего, перфоратор, остальная масса материалов является расходной (саморезы, болты, анкерные крепления, гидроизоляционные материалы и т.д.).




У вас все получится. Удачи в начинаниях!
