Простой расчет количества оцилиндрованного бревна на дом

17.03.2015
Просмотров: 993
Рейтинг: 5

О преимуществах деревянного жилья (экологии, теплоизоляции, регулируемой влажности и т.п.) знают все. Кроме этих свойств, в пользу дерева говорит и его стоимость.

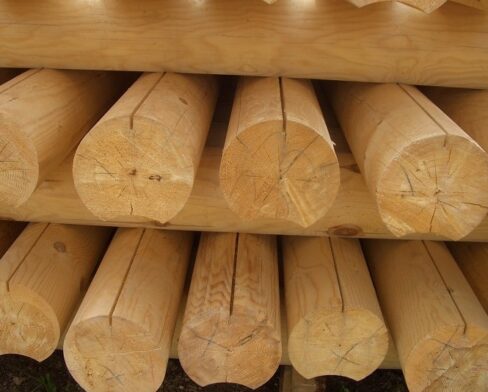

Оцилиндрованное бревно

Оцилиндрованное бревно – это древесина, прошедшая обработку на производственно станке. Оно имеет округлую форму и гладкую поверхность.

Кирпичная дача, например, обходится гораздо дороже. Да и сам процесс возведения дома из оцилиндрованного бревна проходит значительно быстрее и легче.

Перевод рассчитанного числа бревен из штук в кубы

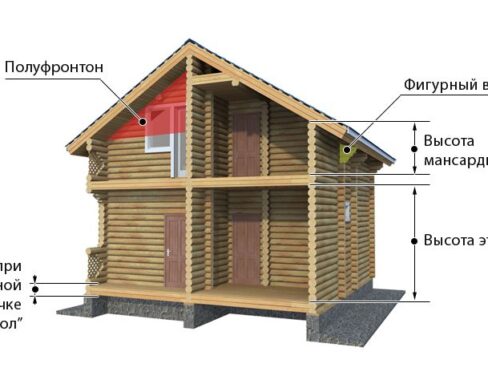

Схема сруба из оцилиндрованного бревна.

Схема сруба из оцилиндрованного бревна.

Если принято решение строить сруб, то, чтобы не затягивать по времени стройку из-за недостатка материалов, стоит заранее определиться с размерами избушки и определить, сколько потребуется для нее леса. Подсчитать, например, число бревен, необходимое для стен, не так уж и трудно. Пусть это будет дом 6 на 6 метров в основании и высотой 3 м. Габариты выбраны для удобства, т.к. бревна в продаже идут по 6 м. Диаметр их сечения колеблется от 18 см до 30 см, может быть и больше. Наиболее популярный из них – 24 см.

Вдоль одной стены укладывается ровно один столб, а по высоте стены – 3 м : 0,24 м = 12,5 или целых 13 шт. У домика в данном примере все стороны равные, значит, всего придется купить 13 х 4 = 52 столба. Цена на лесоматериалы установлена в метрах кубических. Поэтому «штуки» стоит перевести в «кубы».

Это можно сделать следующим образом. Оцилиндрованное бревно имеет одинаковый диаметр поперечного сечения на всей своей протяженности. Формула объема цилиндра:

V = 3,14хr2 х L,

где V – искомая величина, 3,14 – постоянное число, r – радиус сечения бревна, L – его длина. В данном случае получается, что объем одного ствола будет равен:

V1 = 3,14 х (0,24 : 2)2 х 6 = 3,14 х 0,0144 х 6 = 0,271 м3.

Уже определено, что на возведение стен деревянной избушки размером 6 х 6 метров нужно 52 бревна. Тогда в кубах понадобится:

V0 = V1 х 52 = 0,271 м3 х 52 = 14,092 м3.

Пример расчета приведен практически для дома-колодца, наличие окон и дверей не учитывалось.

Размеры всех проемов должны учитываться во время вычислений.

Просто для наглядности брались такие длины сторон, при которых не надо было бы распиливать тес в размер.

Вернуться к оглавлению

Технология подсчета бревен в кубах

Таблица расчета объема сруба.

Таблица расчета объема сруба.

Расчеты можно проводить сразу в метрах кубических. В этом случае определяют величину в м. куб. одного венца бревенчатой дачи, затем это значение умножают на количество всех венцов. Для примера опять взят дом 6 на 6 метров. Нижний ряд данной избушки состоит из 4-х стволов общей протяженностью 24 м. Его объем равен: V1 = 3,14 х (0,24 : 2)2 х 24 = 1,085 м3. Общий объем 13-ти рядов будет: V0 = V1 х 13 = 1,085 х 13 = 14,092 м3. Этот способ проще и быстрее, но для большей уверенности и самоконтроля лучше знать, сколько потребуется кругляка для дома и в штуках, а не только в кубах.

Оба вышеописанных способа расчета приведены для угловых соединений сруба «в лапу», т.е. без выступающих концов по углам. Если же при строительстве используется монтаж «в чашу», то концы бревен будут выступать на 25 см в каждом углу.

Тогда для избы тех же габаритов потребуются столбы длиной по 6,5 м. Объем одного венца станет равен: V1 = 3,14 х r2 х (4L) х = 3,14 х 0,0144 х (6.5 х 4) = 0,0452 х 26 = 1,175 м3. Общее количество лесоматериалов составит: V0 = V1 х 13 венцов = 1,175 х 13 = 15,27 м3. Получается, что при соединении стволов «в чашу», леса потребуется больше. Кроме того, при покупке нужно помнить о возможном браке, ошибках при распиловке и т.п. и приобретать лесоматериала на 3-5% больше.

Вернуться к оглавлению

Определение количества оцилиндрованных бревен с пазом

Таблица со стандартными размерами оцилиндрованного бревна

Таблица со стандартными размерами оцилиндрованного бревна

Для простоты в приведенных выше примерах все выкладки приводились для идеально круглого теса. Но при строительстве деревянных домов используется оцилиндрованное бревно с венцовым пазом, который представляет собой полукруглую выемку, идущую вдоль всей длины ствола. Радиусы паза и бревна одинаковые, ширину его обычно делают в половину диаметра.

При монтаже стволы располагают выточенными углублениями вниз, т.е. верхнее бревно выемкой укладывается на выпуклую поверхность нижнего. Такое соединение получается плотным, без щелей, более надежным. Высота 2-х уложенных друг на друга бревен уже не равняется двум диаметрам. В этом случае используется рабочая высота кругляка – Hр. Существуют таблицы ее определения в зависимости от ширины паза. Так для столбов диаметром 24 см при ширине выемки 12 см Hр = 19,1 см.

Количество венцов при высоте сруба 3 м определяется делением высоты стен на рабочую высоту ствола: 3 м : 0,191 м = 15,7 шт. После округления выходит 16 шт. Выходит, что для строительства сруба высотой 3 м из бревен с пазом потребуется возвести больше рядов, а значит, уйдет больше кубов леса. Для наиболее часто используемого соединения бревен «в чашу» потребуется: V0 = V1 х 16 венцов = 1,175 х 16 = 18,8 м3.




Паз можно сделать и шире, но тогда рабочая высота стволов уменьшится, а расход леса увеличится. Практически доказано, что паза в половину диаметра бревна вполне достаточно для надежного соединения столбов и обеспечения хорошей теплоизоляции сруба.
