Как сделать столбчатый фундамент своими руками

Строительство любого дома, бани или гаража начинается с возведения фундаментной основы. Фундамент – это самый важный элемент любого здания, от которого во многом зависит надежность сооружения. В настоящее время используются различные технологии возведения фундаментной основы. Чаще всего применяется монолитный, ленточный и столбчатый фундамент. Последний из них занимает особое место. Сделать столбчатый фундамент может абсолютно каждый. Столбчатый фундамент нашел широкое применение в строительстве благодаря простоте возведения.

Устройство столбчатого монолитного фундамента.

Он примерно в 2 раза экономичнее, обладает хорошей прочностью и надежностью. Подобный фундамент может использоваться практически на любой территории, не требует обширных подготовительных работ. Большим его преимуществом является и то, что возводится он очень быстро. Ограничением к строительству столбчатого фундамента является наличие пучинистого грунта. Нужно помнить, что строить столбчатый фундамент нецелесообразно для тяжелых конструкций. Рассмотрим более подробно, как сделать столбчатый фундамент своими руками, как осуществляется технология заливки.

Из чего можно построить столбчатый фундамент?

Схема сборного и монолитного фундаментов.

Как правильно сделать столбчатый фундамент? Чтобы возвести фундамент своими руками, вначале необходимо определиться с его типом.

В качестве основного опорного элемента могут использоваться различные материалы: деревянные столбы, кирпичные конструкции, бетон, блоки из бетона, бутовый камень, трубы и другие.

Столбы из дерева применяются ограниченно, потому что они подходят только для возведения легких конструкций. Для этих целей нужно брать столбы диаметром около 15 см. Кроме того, перед установкой основания дерево требуется обработать антисептическими и огнезащитными препаратами для защиты от гниения и огня.

Кирпич – отличный материал для столбчатого фундамента. Организовать такой фундамент своими руками несложно. Ширина столбов при этом должна составлять не менее 40 см. Этот материал отлично зарекомендовал себя при возведении основы на небольшую глубину или незаглубленного типа фундамента. Широкое применение при организации столбчатого фундамента нашли металлические трубы. Они служат своего рода опалубкой, потому что в их просвет заливается бетонная смесь. Чаще всего применяются бетонные конструкции, при этом высота столбов равна 40 см. Целесообразно делать фундамент монолитным, то есть путем заливки бетона в формы.

Какой должна быть глубина заложения основы?

Чтобы построить фундамент своими руками, рекомендуется тщательно оценить характер грунтовой породы. Фундамент может располагаться глубоко или непосредственно у поверхности. В первом случае он располагается на глубине 50-100 см. Слой промерзания должен быть выше него. Немаловажное значение имеет и такой показатель, как расположение подземных вод. Этот вид столбчатого фундамента наиболее оптимален для глиняных почв. Мелкозаглубленный тип целесообразно возводить для песчаного грунта. В этом случае столбы ставят на глубину 40-70 см. Глубина заложения может достигать 1,6 м (глубина промерзания грунта + 50 см). Высота над землей составляет 40 см. Сделать расчет можно при помощи специальной компьютерной программы «Фундамент».

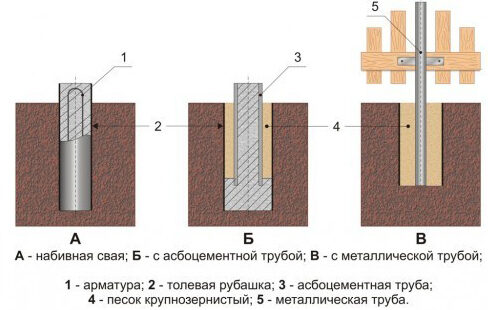

Схема установки столбчатого фундамента на разных грунтах.

Эта программа учитывает глубину заложения, тип армирования и характер местности (склон, равнина). Параметры столбчатого фундамента во многом зависят от веса конструкции. Чтобы определить соответствие размеров столбов с массой дома, необходимо разделить вес конструкции на площадь опоры и сравнить полученные результаты с нормой. Если показатели будут превышать допустимые, то количество столбов или их объем необходимо увеличить. Стандартный диаметр столбов составляет 30 см. Их возводят с частотой 1 столб на 1 м стены.

Разметка территории и земляные работы

Чтобы возвести столбчатый фундамент, потребуется разметить территорию. Нужно иметь в наличии рулетку и колья. По всему периметру сооружения в участках будущего расположения столбов натягивается леска, как показано на рис. 1. Леску нужно натягивать в 2 ряда, идущих в одном направлении. Расстояние между ними равно ширине столбов. В местах будущего строительства столбов выкапываются ямы. Глубина их зависит от уровня промерзания грунта.

Для рытья ям целесообразно использовать ручной бур нужного диаметра. Он бывает 15, 20, 25 и 40 см. Последний вариант самый оптимальный. Если глубина заложения больше 1 м, то рекомендуется организовать подпорки из деревянных досок. Оптимальное количество – 9 или 12. При строительстве столбчатого фундамента нужно помнить, что организовать подвальное помещение при такой технологии не получится. Когда ямы готовы, на их дно укладывается песок. Толщина его должна быть около 10 см.

Подготовка опалубки и армирование

Схема опалубки из трубы.

Чтобы построить фундамент своими руками, необходимо сделать опалубку. Именно в нее будет заливаться жидкий бетон. Подобная конструкция обладает большей несущей способностью. Для изготовления опалубки подойдут деревянные доски. Их ширина составляет от 10 до 15 см, а толщина не более 4 см. Длина досок должна совпадать с высотой столбов. Нужно помнить, что все столбы при их заливке бетоном должны находиться строго на одном уровне, чтобы вся нагрузка распределялась равномерно на фундаментную основу.

Доски располагают ровной стороной внутрь. Скреплять их между собой можно скобами или другими способами. Наряду с досками для строительства опалубки можно применять листы фанеры, листы из железа или стали. Опалубка может быть съемной и несъемной. Во втором случае нередко используются трубы диаметром более 10 см. Когда опалубка готова, можно проводить армирование. Оно необходимо для повышения прочности фундамента.

Для армирования столбчатого фундамента подходят металлические стержни диаметром 10-14 мм. Укладывают их в продольном направлении. Обязательный элемент – перемычки. Они нужны для связывания прутьев (стержней) между собой. Для перемычек подходит проволока диаметром 6 мм. Важно, что арматурные стержни должны выходить над фундаментом на 15 см.

Приготовление бетонного раствора и техника заливки

Схема организации ростверка для столбчатого фундамента.

Для организации монолитного столбчатого фундамента рекомендуется брать бетонную смесь марки 200 и выше. Понадобится портландцемент, речной песок, крупнозернистый материал (щебень) и вода. Пропорция первых трех веществ может быть разной и зависит от требуемого качества бетона. Для того чтобы приготовить бетонную смесь марки 200 при использовании портландцемента 400, пропорция берется 1:2,8:4,8. Если же брать цемент высшего качества (500), то этот показатель составит 1:3,5:5,6 (в массовом эквиваленте). Первым делом добавляют сыпучие вещества (цемент и песок), далее подливают воду и насыпают щебень. В конце снова добавляется вода. В норме смесь получается однородной и напоминает сметану.

Водоцементное соотношение в норме составляет 0,3-0,5. Замешивать бетон можно ручным способом или с использованием бетономешалки. Когда бетон готов, приступают к изготовлению столбов. Раствор нужно заливать слоями высотой по 20 см. Чтобы удалить воздух, используют специальные вибраторы. После того как бетон застынет, потребуется разбить опалубку и организовать гидроизоляцию. Для этого используют листы рубероида, которыми укрывают столбы. При наличии мокрого грунта рекомендуется двухслойная гидроизоляция. Чтобы сделать столбчатый фундамент, нужно организовать ростверк. Он представляет собой конструкцию, которая передает нагрузку от здания на грунт. Он делается только для кирпичных конструкций. После заливки бетонного раствора необходимо сделать перерыв, после чего засыпать ямы вокруг столбов грунтом.

Перечень инструментов и материалов

Для организации фундаментной основы необходимо иметь целый перечень инструментов и сырья. Для этого требуется иметь под рукой:

• лопату;
• рулетку;
• леску;
• ведра;
• емкость для бетона;
• бетономешалку;
• мастерок;
• вибратор;
• молоток;
• калькулятор.

Кроме того, понадобится:

• песок;
• цемент;
• щебень;
• вода;
• стальные стержни и проволока;
• рубероид;
• гвозди или скобы.

Таким образом, столбчатый фундамент является наиболее экономичным и простым в исполнении. Изготовить его под силу любому желающему. Нужно помнить, что он используется только для легких сооружений и имеет свои недостатки.
