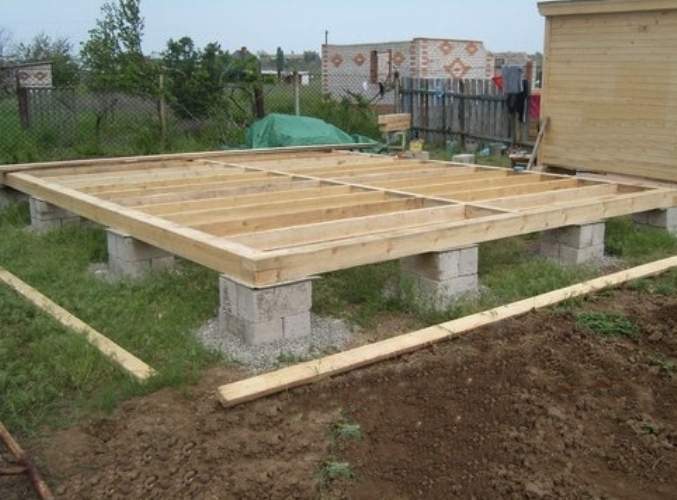

Руководство по постройке столбчатого фундамента своими руками

Конечно же, прежде всего, от того, каким будет фундамент, напрямую зависит прочность и долговечность постройки в целом. Ведь фундамент – это не что иное, как опора дома. Стоит сказать, что в качестве подстраховки жители нашей страны все чаще отдают предпочтение ленточному фундаменту. Для того чтобы понять это, достаточно посетить одно из садоводств. Но такая излишняя предосторожность вовсе ни к чему. Для построек, небольших по весу, вполне приемлемы столбчатые типы фундамента.

Устройство столбчатого фундамента.

Более того, если вы решили устанавливать дом на пучинистом и достаточно влажном грунте, то данный вариант подойдет вам как нельзя лучше. Это связано с тем, что излишняя влажность имеет свойство наносить вред ленточному фундаменту. Давайте поговорим о том, как установить столбчатые фундаменты своими руками без привлечения специализированной техники и специалистов в данном вопросе.

Каково устройство столбчатого фундамента?

Данная конструкция – это не что иное, как столбы, которые вбиты в грунт с выступом на поверхность. Обязательное условие – по уровню все столбы должны быть идентичными. Для равномерного распределения нагрузки и правильного соединения опор поверх столбов делают ростверк.

Столбы непременно должны быть расположены в каждом из углов конструкции, а также там, где нагрузка достигает своего максимума.

Столбы, в свою очередь, могут быть изготовлены из таких материалов, как древесина, кирпич, бетон, бетонные блоки, трубы из металла или асбеста, перемешанного с цементом, а также бутовый камень. Подробнее о каждом материале:

Схема разновидностей столбчатого фундамента.

1. В процессе возведения столбчатого фундамента в данный момент очень редко используют столбы, произведенные из дерева. Это связано с их недолговечностью. Если, конечно, дело касается строительства небольших по весу деревянных построек, то данный вариант вполне можно рассмотреть. По своему диаметру данные столбы должны быть 0,15-0,2 м. Прежде чем столбы заглублять в грунт, их необходимо обработать специализированными составами, которые в дальнейшем будут препятствовать гниению и возгоранию. В качестве гидроизоляции вполне подойдет мастика на основе битума.
2. ​Кирпич-железняк, который предварительно обжигают в печи, подходит для строительства столбчатого фундамента мелкозаглубленного или незаглубленного типа. При этом столбы по своей ширине должны превышать отметку 0,38 м.
3. Бетонные столбы. Сразу отметим тот факт, что данный материал может похвастаться своей прочностью и надежностью. Более того, в процессе строительства могут использоваться как монолитные столбы, так и уже из готовых бетонных блоков. При всем при этом столбы по ширине должны быть 0,4 м.
4. Трубы из металла или асбестоцемента. Данные материалы выступают в качестве опалубки, которую нельзя снять. Это связано с тем, что их внутреннее пространство наполняется арматурой или бетоном.

Схема монтажа лаг на столбчатый фундамент.

То, какими по глубине в итоге будут столбчатые фундаменты, напрямую зависит от того, каков по своей структуре грунт, и на каком уровне заложены грунтовые воды и промерзает почва.

Если фундамент погружен в почву на глубину 0,4 м, то его можно смело относить к мелкозаглубленному типу. В случае если в процессе строительства ушел под почву на 0,15-0,5 м, то такая конструкция считается заглубленной.

Достаточно часто столбчатые фундаменты устанавливают на участках, где почва промерзает примерно на два метра. Это связано с тем, что установка ленточного типа будет просто нерациональной.

Некоторые особенности

Отдельно нужно сказать о том, что строительство столбчатого фундамента предполагает соблюдения целого ряда правил:

Схемы опалубок для столбчатого фундамента.

1. Первое, что необходимо учитывать – это расстояние между столбами. Данная величина не должна превышать 3 м.
2. В роли ростверка может выступать брус из дерева с высокой степенью прочности. Если вы возводите дом из бруса, то деревянный ростверк будет являться как бы закладным венцом. В настоящее время высокой популярностью среди строителей, да и хозяев построек выступает ростверк из бетона, который заливается в деревянную опалубку.
3. Столбчатые фундаменты могут иметь как высокие (35-75 см), так и низкие (лежит непосредственно на грунте) ростверки.
4. Необходимо выделить тот факт, что установка столбчатого фундамента в последующем исключает наличие в доме помещения подвального типа. Бывает такое, что в процессе строительства для того, чтобы отгородить пространство между столбами, делают забирку. Она бывает кирпичная или каменная. Ее не соединяют со столбами фундамента, для того чтобы исключить повреждения в случае какого-либо движения.

Строительство столбчатого фундамента своими руками

Конечно же, как и в любых работах, связанных со строительством, вам потребуется план-проект. Данный тип работы лучше всего доверить специалистам, которые смогут с точностью произвести все необходимые расчеты.

Схема столбчатого деревянного фундамента.

Прежде чем приступить к возведению столбчатого фундамента своими руками, необходимо провести подготовительные работы, связанные с участком. Для этого необходимо избавиться от излишков грунта и устранить неровности. В случае если верхний слой грунта преимущественно состоит из глины, то тогда необходимо удалить его большую часть и заменить песком.

После этого можно приступать к разметке участка. Посредством нити для строительных работ нужно разметить площадку, исходя из ранее составлено чертежа.

Ну, предположим, что вы разметили участок. Теперь нужно вынуть грунт по всему размеченному периметру на глубину 30-40 см. Ширина должна по своей величине быть больше примерно на 10 см. Это необходимо для того, чтобы вместилась опалубка.

В местах для столбов при помощи бура необходимо сделать скважины. Дополнительная фиксация стен от осыпания не требуется тогда, когда глубина столбов не более 1 м. В противном случае потребуется организовать подпорки из досок для предотвращения осыпания грунта

В каждый котлован необходимо залить бетон примерно на 10-15 см. Именно бетон будет играть роль подушки. После того как бетон полностью просохнет, можно начинать возведение опорных столбов.

Схема подготовки основания под незаглубленный столбчатый фундамент.

В качестве столбов подойдет такой строительный материал, как кирпич-железняк. Ширина опорных столбов – 38 см, высота – 35-45 см над уровнем грунта. Кирпич может быть расположен замкнутым контуром, а внутри оставаться неиспользованное пространство. Именно это пространство необходимо заполнить арматурным каркасом. Он должен состоять по меньшей мере из одного прута. После этого заливаем конструкцию бетоном.

В обязательном порядке проверьте уровень столбов – он должен быть одинаковым. После того как бетон высохнет, столбы можно гидроизолировать.

Траншеи необходимо засыпать грунтом, поверх столбов формируем ростверк, который, в свою очередь, может быть изготовлен из деревянных рандбалок. Помимо этого, ростверк может быть сделан из бетона. В таком случае потребуется установить деревянную опалубку со сваренным внутри каркасом из арматуры. После этого все необходимо залить бетоном.

Помимо всего перечисленного, в процессе возведения столбчатого фундамента могут быть использованы трубы из асбестоцемента. Их попросту опускают в скважину, после чего заливают раствором из бетона. Далее необходимо слегка приподнять трубу, для того чтобы у бетона появилась возможность равномерно распределиться.

Затем бетон нужно долить таким образом, чтобы сверху трубы осталось примерно 10-15 см. Когда наступит тот момент, что закладные венцы дома и фундамент будут соединяться, их нужно будет закрепить посредством анкеров и угловых соединений.

Подведение итогов вышесказанного

Схема заглубленного столбчатого фундамента.

Если вы решили отдать предпочтение фундаменту столбчатого типа, то знайте, что вы сможете сэкономить свои денежные средства на используемых материалах и на бригаде строителей, т.к. вы сможете выполнить все работы самостоятельно. Данный тип фундамента идеально подойдет для домов из дерева, бань, беседок и т.д. самое главное – чтобы постройки не превышали вес, предназначенный для данного фундамента.

Если вы возвели столбчатый фундамент в осенний период, то на зиму его не рекомендуется оставлять без нагрузки, следовательно, сверху потребуется установить плиты из бетона или возвести всю постройку целиком до того момента, когда наступят холода. В противном случае зимой столбы могут быть вытолкнуты пучением, и никто не сможет гарантировать их последующую ровность.

В такой ситуации придется вкапывать столбы по новой, потому что исправить допущенные ошибки будет весьма проблематично.
